Парктронік, датчик парковки, електромагнітний стрічковий U-301

Опис Парктроніка, датчика парковки, електромагнітного стрічкового U-301

Паркувальний радар U-301 використовується для полегшення маневрування автомобіля при паркуванні шляхом звукового попередження водія про наближення до перешкоди в сліпій зоні автомобіля. Датчик парктроніка визначає всі низькі і високі бордюри, а також похилі поверхні. Відмінно підійде для автомобілів, оснащених фаркопом.

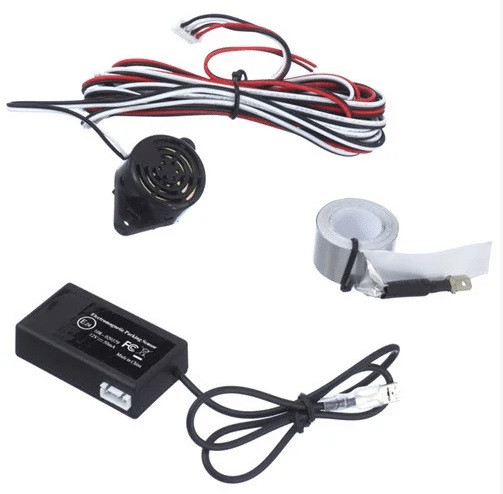

Даний набір складається з блоку управління, зумера з кабелем, електромагнітного датчика у вигляді металізованої стрічки.

Спочатку потрібно провести монтаж електромагнітного датчика парктроника (металізованої стрічки). Установка електромагнітного датчика парктроника не вимагає свердління бампера, що робить його ідеальним варіантом для гарантійних автомобілів.

Обов'язковою умовою використання електромагнітного парктроника – є не металевий бампер. Для монтажу металізованої стрічки потрібно демонтувати задній бампер автомобіля. Потім з внутрішньої сторони бампера потрібно підібрати місце для приклеювання стрічки. Це місце повинно бути на висоті 50 – 70 см від землі і щоб відстань від стрічки до металевих частин авто було не менше 4 див. Далі місце монтажу стрічки потрібно обов'язково очистити від бруду і знежирити, тому що стрічка має клейку основу і саме приклеюється до внутрішній стороні бампера.

Стрічку бажано розмістити у відповідності зі схемою:

У місцях, позначених на схемі стрілками, рекомендується підсилити кріплення додатковими засобами, наприклад монтажним скотчем. Також можна проклеїти монтажний скотч по всій довжині стрічки, це ніяк не вплине на її роботу.

Довжина стрічки становить 220 см, ширина - 15 мм, що робить можливим її приклеювання по всій довжині бамперу з внутрішньої сторони, тобто не тільки строго ззаду, але і по боках задніх крил. Таке розміщення датчика призведе до відсутності «мертвих зон». Провід від металізованої стрічки заводиться в багажник.

Можливі помилкові показники парктроника при забрудненні машини або в поганих погодних умовах.

Далі потрібно провести монтаж основного блоку управління. Основний блок управління монтується в багажнику автомобіля. Основний блок керування можна монтувати на двосторонній скотч, який йде в комплекті. Від основного блоку управління йде кабель, до якого підключається датчик (стрічка). Довжина кабелю становить 54 див.

Далее нужно произвести монтаж зуммера. Зуммер монтируется за подвесные ушки, которые есть на корпусе или на двусторонний скотч, который идет в комплекте, в любом удобном для Вас месте салона автомобиля. Длина провода зуммера составляет 240 см.

Парктроник имеет три зоны обнаружения. Первая зона на расстоянии 60 – 90 см от препятствия, вторая 60 – 20 см, третья 10 – 20 см. В зависимости от зоны зуммер будет издавать другой звуковой сигнал. Чем ближе препятствие – тем больше частота звукового сигнала.

Схема зон обнаружения:

Далее нужно протянуть провода от датчика и зуммера к месту установки основного блока управления. Желательно чтобы протяжку проводов делал квалифицированный механик, т. к. это требует определенного опыта.

Теперь к основному блоку управления нужно подключить коннектор датчика, коннектор зуммера и питание. Провода питания вмонтированы в коннектор зуммера и имеют длину 145 см. Коннекторы оснащены ограничительными выступами, потому включить их неправильно невозможно. Для коннектора датчика в комплекте поставки идет кембрик. Запитать основной блок управления наиболее целесообразно к месту, где есть напряжение при включенной задней передаче. Для работы основного блока управления нужно питание 12 В, потребляемый ток около 50 мА.

Характеристики:

• Смена частоты писка в зависимости от расстояния препятствия;
• Дальность обнаружения препятствия: до 3 футов (91.44 см);
• Позволит припарковаться от препятствия на расстоянии 10 см;
• Тип датчика: электромагнитный;
• Количество датчиков: 1;
• Длина ленты датчика: 220 см;
• Чувствительность датчиков: 10 – 90 см;
• Напряжение питания: 12 В;
• Потребляемый ток: около 50 мА;
• Индикация: звуковая;
• Размеры основного блока управления: 60 х 35 х 16 мм;
• Габариты зуммера: 47 х 30 х 15 мм;
• Вес комплекта: 104 г.

Комплектация:

• Блок управления;
• Зуммер с кабелем;
• Электромагнитный датчик;
• Руководство пользователя на английском языке.

*Цвет и оттенок изделия на фотографии может отличаться от реального. Комплектация товара может изменяться производителем без уведомления. Магазин не несет ответственности за изменения, внесенные производителем.
