Набір для створення 3d принтера основа андруино. Підійде, як для професіонала, так і для новачка, який тільки починає пізнавати Arduino системи і створення 3D принтерів. Даний набір включає в себе наступні елементи:

- CNC 3D Printer Kit RAMPS 1.4 Controller

- Arduino Mega 2560 R3

- LCD 12864

- 6шт Limit Switch Endstop

- 5шт A4988 Stepper Driver

Ramps 1.4:

Плата являє собою щит (насадку) для контролера Arduino Mega і в комплекті з нею служить ядром для створення саморобних 3D принтерів Reprap.

Плата сумісна з платою драйвера крокового двигуна А4988 або DRV8825 для управління двигуном в мікро кроковому режимі. Плата включать в себе: Роз'єм для підключення драйверів крокових двигунів і контролю екструдера, роз'єми електроніки для легкого обслуговування і заміни частин, модернізації (можливість розширення). Крім того, кількість плат розширення Arduino можуть бути додаватися до системи до тих пір, поки на платі RAMPS 1.4 не закінчаться вільні роз'єми для модернізації. Плата RAMPS 1.4 є найпоширенішою і основною для більшості 3D принтерів на ринку, а так само дає можливість інтегрувати всі системи які Вам необхідні в компактному форматі.

Arduino Mega 2560 R3

Arduino Mega побудована на мікроконтролері ATmega2560. Плата має 54 цифрових входів/виходів (14 з яких можуть використовуватися як виходи ШІМ), 16 аналогових входів,4 послідовних порти UART, кварцовий генератор 16 МГц, USB коннектор, роз'єм живлення, роз'єм ICSP і кнопка перезавантаження. Для роботи необхідно підключити платформу до комп'ютера за допомогою кабелю USB або подати живлення за допомогою адаптера AC/DC, або акумуляторною батареєю. Arduino Mega 2560 сумісна з усіма платами розширення, розробленими для платформ Uno або Duemilanove.

Характеристики Mega 2560:

Мікроконтролер ATmega2560

Робоча напруга 5В

Вхідна напруга (рекомендований) 7-12В

Вхідна напруга (граничне) 6-20В

Цифрові Входи/Виходи 54 (14 з яких можуть працює також як виходи

ШІМ)

Аналогові входи 16

Постійний струм через вхід/вихід 40 mA

Постійний струм для виведення 3.3 50 mA

Флеш-пам'ять 256 KB (з яких 8 КВ використовуються для завантажувача)

ОЗУ 8 KB

Енергонезалежна пам'ять 4 KB

Тактова частота 16 Мгц

Модуль керування 3D-принтером з графічним монохромним дисплеєм 12864. Відомий як RepRapDiscount FullGraphic SmartController:

Модуль являє собою плату за встановленими дисплеєм дозволу 128х64 пікселів, зчитувачем карт SD і енкодером. Призначений для повністю автономної друку без підключення до комп'ютера. Необхідно сформувати G-код в слайсері, записати його на карту пам'яті і встановити в модуль. Оновлена версія для reprap smart controller.

ОСНОВНІ ПЕРЕВАГИ:

Можливість автономної друку без підключення до комп'ютера

Модуль підтримується більшістю поширених прошивок

Добре читаний великий шрифт дисплея

Можливість русифікації

Звуковий сигнал «пищалка»

Кнопка аварійного скидання

ПРИКЛАДИ ВИКОРИСТАННЯ:

Оснащення саморобного принтера

Модернізація принтера, не оснащеного дисплеєм

Механічний вимикач, стопор:

Настроюється підключення, з допомогою дроту 22awg, мідний дріт всередині великого перерізу, витримує 2А, 300 В напругу. Ізолюючий шар з широким діапазоном температур, до 80 градусів. Це спільне підключення тонкого мідного дроту не може збігтися. Надійне кріплення, зручне підключення, для зручності використання, підключіть інший бік, щоб зробити одну, ви можете використовувати прямий штекер.

Особливості :

Червона лінія підключення VCC (ramps of +)

Підключити чорний дріт GND (ramps of -)

Підключення зеленої линииSIGNAL (ramps in s)

Порада: для стабільної роботи система повинна бути налаштована щонайменше на три механічних перемикача

Драйвер A4988:

Кроковий двигун – це електромеханічний пристрій, який перетворює електричні імпульси в дискретні механічні кутові переміщення (кроки) ротора.

Але, для різних режимів роботи крокового двигуна, потрібен ще й відповідний драйвер. Драйвер являє собою пристрій, який встановлює режими роботи крокового двигуна (кут повороту, напрямок руху).

Даний драйвер крокового двигуна A4988 використовується в RepRap-проектах і має декілька переваг:

- просте управління;

- регулювання струму дозволяє використовувати двигун на більш високих напругах (настройка потенціометром).

До парі висновків VDD і GND на драйвері крокового двигуна підключаються контакти мікроконтролера логіки харчування. Контакти STEP і DIR підключаються до мікроконтролера і відповідають за крок і сигнал напрямку руху крокового двигуна відповідно. До контактів 1А, 1В, 2А і 2В підключаються ніжки крокового двигуна. Пара висновків VMOT і GND відповідають за підключення живлення для двигуна.

Характеристики:

модель: A4988;

напруги живлення: від 8 до 35 В;

можливість установки кроку: від 1 до 1/16 від максимального кроку;

напруга логіки: 3-5.5 В;

захист від перегріву;

максимальний струм на фазу: 1 А без радіатора, 2 А з радіатором;

відстань між рядами ніжок: 12 мм;

розмір плати: 20 х 15 мм;

габарити драйвера: 20 х 15 х 10 мм;

габарити радіатора: 9 х 5 х 9 мм;

вага з радіатором: 3 м;

вага без радіатора: 2 р.

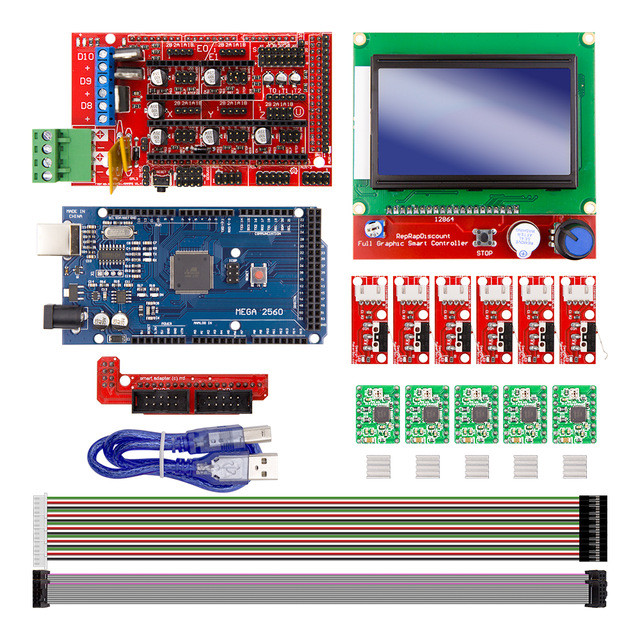

Комплектація набору:

1шт RAMPS 1.4 Controller

1шт AtMega2560 CH340 Board

1шт RAMPS LCD 12864 motherboard

6шт Endstop Mechanical Limit Switch With Cables

5шт A4988 Stepper Motor Driver

5шт Heatsink

1шт USB Cable

1шт L type adapter plate

2шт FC cable
